無線データ通信制御ボード & 超小型2.4GHz帯無線・計測基板の設計・製作

★　無線計測制御ボード・装置の設計・製作販売　2022.01.07更新
　　　　　《 BlueTooth, ZigBee, LoRa, 他無線》

◆　弊社では、IoT & M2M無線モジュール、及び2.4GHz帯・Bluetooth, ZigBee応用制御コンピュータ・システム、及び2.4GHz帯・ZigBee無線データ通信・遠隔監視制御ボード、超小型ZigBee計測制御基板を開発・製作しております。
　使用している無線モジュールは技術基準適合・取得済（TELEC技適マーク付）ですので安心して利用できます。

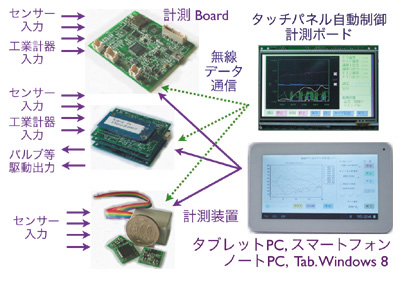

　2.4GHz帯や小型ジグビー（ZigBee）応用自動制御システムやZigBee無線データ通信計測装置、FA関係制御用の制御コンピュータ・システム、或いは、ZigBee応用のロボット制御システムを低価格で製作しております。
御社で活用されたい案件などがありましたら是非ともご用命下さい。
　ZigBeeと組み込みCPU や DSP等を組み合わせたボードの開発・設計製作を行なっております。
　その小型ZigBee制御ボードは低消費電力のMPU & DSP を応用し、尚かつ、徹底した部品点数の削減と低コストで製作致します。
又、その制御ソフト（ファームウェア含む）やデータ通信計測ソフトを開発致します。ソフトの開発・設計製作を一括でお引受け致します。

◆　低価格なタブレット無線操作・計測解析ソフト

　無線操作・計測診断解析ソフト :
　　販売価格　応談

　10インチ・タブレットAndroid 4.4 ～9.0 & スマートフォンのOS上で動作。
応用例
　工業用計測解析分析ソフト特殊な計測装置の遠隔計測制御

機能 :
1　弊社の計測ボードと組み合せて使用
2　計測ボードなどの操作制御
3　計測データのトレンドグラフ表示
4　計測データをリアルタイムグラフ表示
5　機能ボタンをクリックし簡単操作
6　測定データをエクセルなどの表計算ソフトへ
　読み込み可能
7　小型・A/D ボードと組み合わせ使用
　可能
8　オプションで機能追加可能

　オーダーメイドで他の特殊な計測用ソフトやAndroid用
計測ソフトを開発・制作致します。

　タブレットPC版の計測解析ソフトは
こちらのページです。

◆　高性能で高機能な高性能タッチパネルLCD自動制御計測基板

　Linux データ・ロガー　　
　詳細な仕様はこちらののページです

◆　無線アナログ信号計測の解析・分析計測システム

　Androidタブレット　　
　詳細な仕様はこちらののページです

　アンドロイド・スマートフォン（ Android SmartPhone ）、5.0 & 6.0インチタイプあり
　スマートフォン計測分析ソフトはポケットに入る小型な携帯・ハンドヘルドとして利用が可能。
　スマートフォン計測解析ソフト　　
　詳細な仕様はこちらののページです

　本格的で高性能なタッチパネル液晶表示器搭載・自動制御・データロガー・ボード
　デュアル CPU データ・ロガー　　マルチ・プロセッサ対応
　WVGA 800 x 480ピクセル・7インチタッチパネルLCD自動制御・計測基板はこちら。

　　携帯・小型タッチパネル付LCD搭載・計測装置はこちらのページです。

　　12チャルネル入力小型データ・ロガーはこちらのページです。

◆　小型な無線データ・ロガー
　小型温度計測、特殊センサー対応　　2, 3, 4 チャンネル入力、多チャンネルタイプあり。
計測アプリ・ソフトはスマートフォン対応がこちらのページです。タブレット対応はこちらのページです。
　寸法 : 42 x 35 x 15、リチウム・バッテリー内蔵、低消費電力マイコン搭載、アナログ入力回路あり。
他サイト電子マイコン工作のような保護回路がない趣味レベルではありませんので安心して利用が可能。
また、近年、外国製の類似製品のような趣味レベルの動作確認用の試作品ではありません。

　コインサイズの無線BlueTooth基板

　低価格版 BLE 低消費電力タイプのブルートース基板も開発済み。

　コインサイズBLE基板　　　超小型豆粒サイズ　

◆　ミニサイズ・無線データ・ロガー（コインサイズ）

　MiniLogger　　　　

　無線ミニサイズ・データロガーは小型でも高機能で高性能な超小型のコンパクト・サイズであり、小型の機器に
組み込みが可能です。
既に無線計測基板とファーム・ウェアーソフト、ノートPCやタブレットのソフトは開発済みです。
　ノートPCやタブレットから遠隔操作によりデータをリアルタイムで転送し、ノートPCや
　モバイル・スマートフォーンAndroid・携帯電話やタブレットによるリアルタイムでグラフ表示が可能です。
腕時計タイプの端末からも遠隔操作が可能です。

　仕様は下記となります。

ケースのサイズ	30 x 20 x 18 mmと超小型～55 x 46 x 20 mm タイプ
ケース内	無線モジュール、MCU・アナログ・電源基板、 SDカードソケット、電池を実装
2.4GHz帯無線	データ通信、通信距離10m～100m、1対N（複数個）で無線データ通信し、複数個で多チャンネルの計測が可能
アナログ入力	2, 3, 4, 6, 8, 16チャンネル差動とシングル入力タイプの仕様ローパス・フィルター回路あり，サージやノイズ保護回路あり
アナログ入力電圧	高精度・高分解能、精度 : ±0.2%FS , 分解能 : ±0.025%FS，高インピーダンス入力，低オフセット・ドリフト
データ変動・イベント駆動信号	データ変動・イベント信号によるサンプリングやデータ異常診断イベント駆動サンプリングが可能　リアルタイムでデータ解析や異常処理し，その警報・アラームを無線で転送が可能　タブレットによる無線計測ソフトを参照
センサー接続	温度・湿度・大気圧センサーや煙・ガス・匂いセンサー、物体移動・距離・加速度センサー等を接続可能
データ保存	マイクロSDカードか大容量データ・メモリを実装可能， SDデータ保存形式CSVタイプ　電池による駆動時間は，サンプリング周期 0.05秒間～１分間の場合には最大３週間（21日間），　サンプリング周期25μ秒/40kHzの場合には、最大8時間

◆　アナログ信号変換ボード

アナログ信号変換ボード: 　アナログ信号入力レンジ : 下記から選択可能　-25V ～+25V, -17V ～+17V, -15V ～+15V, 　-12V ～+12V, -6.0V ～+6.0V, -1.5V ～+1.5V, 　-375mV ～+375mV, -127mV ～+127mV 　入力保護 : ESD 2kV, 瞬間保護 Max. 60V～200V 　アナログ信号出力 : マイコンの入力信号に対応　差動入力チャンネル : 3, 4, 6, 8, 16 チヤンネル　シングル入力タイプ（COM&GND共通）の仕様　6, 8, 16 チヤンネル・タイプは基板サイズが大きくなります　他のコインサイズ等のCPUボードとのインターフェース可能	他のタイプの基板は開発済み。　本基板は自動制御関係にも応用が可能。　温度センサータイプ20x20mmも開発済み。　入力は熱電対（サーモカップル）センサー　測定範囲　-200～1200℃,高速計測可能
電源入力　DC 3.3 ～ 4.2V
基板寸法 : 15 x 15 mm、及び 18 x 18 mm,20 x 20 mm	８チャンネル・アナログ信号変換ボードも開発済み

　落雷・雷サージに対応した別売のサージ・プロテクター（サージ吸収）ボードでセンサー入力等の信号を15kvサージ保護が可能、そのサイズは60 x 50mmと小型です。

◆　携帯・タッバネル付LCD計測基板（無線データ通信可能）

　　タッチスクリーンによる3D風・漢字アイコン・グラフィカル・ユーザー・
　　インターフェース( G U I )表示で簡単な操作が可能。無線データ通信も可能。

　　腕時計サイズのタッチパネル付LCD小型・計測装置はこちらのページです。

◆　無線遠隔操作制御装置

　制御BOX　　　遠隔操作BOX 　

　工場生産設備や屋外機械関係の機器を無線により遠隔操作制御する装置は、危険な作業等を遠隔操作することで作業員の危険作業を軽減することが可能です。是非とも御社の整備の遠隔操作することで労働災害防止対策に活用されて下さい。
　又、小型のバッテリーか乾電池駆動携帯用タッチバネル付操作ボックスから複数台数を簡易的な無線LANにより複数台数の機器を遠隔操作計測制御が可能です。

◆　無線アナログ・データ伝送装置

　アナログ・データ伝送装置　　屋外使用が可能な防水ケース
　
　無線アナログ信号・データ伝送装置は電圧や電流アナログ信号を数百mから数十kmの距離を転送することが可能です。
　アナログ信号は DC-100mV～+100mV , DC-8v～+8v , DC 4～20mA等を入力し、無線でデータを送信し受信側ではフルカラーLCD表示や DC-100mV～+100mV , DC-8v～+8v , DC 4～20mA等のアナログ出力が可能です。
　アナログ入力は高精度±0.2%FS, 高分解能±0.02%FS、アナログ出力は高精度±0.1%FS, 高分解能±0.002%FSと高精度です。
　チャンネル数はアナログ入力が最大11チャンネル、アナログ出力が最大４チャンネルです。

◆　弊社の低価格な超小型の遠隔監視制御ボード・ソフト製品一覧表

　本格的で高性能なマルチプロセッサ自動制御装置の詳細な仕様はこちらです。

　遠隔操作・無線WiFi対応自動計測制御装置とウェブ（Web）監視計測システム

　人工知能AI対応マルチコア自動計測制御関係

　腕時計サイズの超小型計測制御 MPU & 画像処理 DSP ボード関係

　ロボット制御ボード& Quad Core画像処理制御

　FA関係マルチ・プロセッサ自動制御ボード・自動制御ソフト関係

　計測自動制御・計測制御関係はこちらのページ

　コイン・サイズの超小型マイコン & DSP 制御ボード関係

　画像処理 CPU + FPGAボード， Dual & Quad Core画像処理装置関係

　高性能マルチ CPU 高精度データロガー・計測制御関係

　2.4GHz帯無線データ通信応用・特殊なひずみ量等の計測制御関係のページ

　小型タッチ・パネル計測ボード &タブレット計測装置関係

　医療関係計測ボード &タブレット計測ソフト関係

　高性能・高機能タッチパネル・データロガー・計測関係

　高性能・高機能タッチパネル・自動制御・計測関係

　高機能な診断・解析分析搭載のタブレット自動制御システム

　高機能な診断・解析分析搭載のタブレット無線計測システム

　スマートフォン（スマホ）無線・制御計測ソフト

◆　ZigBee応用小型サイズ遠隔操作制御装置でロボットを遠隔操作、或いは、ロボットのセンサー・データを無線データ通信でリアルタイムにモニターできるシステムを製作しております。
　又、ZigBee応用ロボットを動かす遠隔操作制御ソフトや無線データ通信によるリアルタイムにモニターソフトを製作しております。
　特殊なZigBee応用ロボットを自動制御できます。複雑な制御も経験を活かし必ず作り上げます。一度弊社にお任せ下さい。

◆　特殊なZigBee応用小型遠隔監視制御装置やロボットの超小型遠隔操作監視制御用基板を他社よりも低予算金額で開発致します。全て込みで約30万円からも可能です。御社のアイデアを製品化致しますので、是非とも一度お任せ下さい。
　尚、製品化には際しての技術的な内容は無料で検討致します。情報は責任を持って機密保持致します。

◆　弊社の手のひらサイズZigBee応用計測制御基板や他社製基板をケースに実装とその配線などの実装も行なっておりますので、合わせてご用命下さい。
　特殊なZigBee応用計測制御装置などの製作もお引き受け致します。

◆　ZigBee方式無線データ通信チップと計測制御装置等を組み合せた低価格なネットワーク制御ボードの開発も行なっております。
　GPSモジュールを接続しGPSデータとセンサー等のデータとの解析用として利用が可能です。

◆　小型2.4GHz帯無線データ通信・高性能計測ボード
　　３種類の2.4GHz帯無線計測ボードはWiFIタイプとBluetoothタイプ、ZigBeeタイプモジュール
　　あり、３種類から用途に応じ選択が可能

2.4GHz帯無線データ通信制御基板応用例 : 　(1)　携帯用遠隔監視計測制御などに利用可能　(2)　バッテリー駆動可能な携帯用FA関係遠隔　　　監視制御　(3)　ロボット関係の無線遠隔操作・計測データ通信　(4)　無線データ通信による遠隔操作制御　(5)　携帯用超小型計測装置　(6)　多チャンネル・無線遠隔操作データロガー　(7)　多チャンネル・携帯用超小型計測装置　販売価格　 : 　価格応談。　　注文個数が多い場合には値引き致します。　　計測ソフトの販売価格は応談	別売のPC用ソフトやタブレットで遠隔操作やデータ計測が可能本ボードを２台以上の組み合わせて、無線データ計測が可能 1対N （複数）で無線通信が可能
高機能なデータ処理・イベント機能の仕様　(1)　データ変動・イベント信号によるサンプリング　(2)　データ異常診断イベント駆動サンプリング　(3)　リアルタイムでデータ解析や異常処理診断　(4)　異常状態の警報・アラームを無線で転送　(5)　時刻によるイベントサンプリング	外部から入力信号によるサンプリングも可能警報・アラームをタブレット等へ無線転送ご指定の仕様でイベント仕様を変更が可能
MPU : 32bits CISC , クロック周波数 96MHz, 　　　フラッシュメモリ 512 Kbytes, 　　　SRAM 64 Kbytes マイクロSDカード : micro SD カードソケット実装 I/F : 小型カラーLCDインータフェース回路あり, 　　　マイコン（R5F562TABDFM#V1単品販売）	高性能 CPU コア Max. 100MHzと低消費電力で高性能 8ビット MCUよりも整数演算で約 100倍高性能、浮動小数点演算では約1,700倍高性能。大容量データ収録可能。 DOS-FAT16ファイルシステム対応 2GB までのSDカードを利用可能
無線 : ３種類の2.4GHz帯無線モジュールから選択 (1)　ZigBeeタイプ　無線通信スピード 250 kbps,　通信距離最大約30Km 　　 (2)　WiFiタイプ　高速無線通信が可能、実通信スピード180kbps，　パソコンやノートPCと簡単な無線による計測が可能　無線通信スピード 11Mbps, 通信距離 Max. 約100m (3)　Bluetoothタイプ　タブレットPC等と簡単な無線による計測が可能　無線通信スピード 1Mbps, 通信距離 Max. 約100m 　　　別売のPC用2.4GHz帯無線データ通信　ボードで遠隔監視制御やデータ計測が可能	ZigBeeタイプは電波障害物の三階建て建築物周辺でも実通信距離が標準アンテナで約200～300m通信可能別売アンテナで約10km～30km通信可能（見通しの良い場所）　WiFiタイプはデータ転送実スピード22kバイト/秒アドホック（ad-hock）対応　Bluetoothタイプは1対１での無線通信パソコンやタブレットPC等と無線通信が可能であり、PC用ソフトで簡単な計測　別売のUSB-RF基板とPC用ソフトで遠隔操作やデータ計測が可能
大容量無線データ通信 : 大容量ファイル無線転送機能　数十Mbps, 10MB/sの高速データ通信でファイル転送可能　簡単な操作でデータ・ファイルをPC等に取り込み可能　アナログ・データを大容量ファイルに書込みが可能	数メガバイトから数百Mバイトのファイルを転送が短時間に可能大容量データをPCで解析が可能
アナログ入力 ADC : 11 チャンネル, 12 bits A/D 　入力電圧レンジ DC -8.0v～+8.0V, -100mv～+100mV 　入力電流レンジ　DC 4.0～20.0mA 　アナログ差動入力　サージ保護回路あり、ESD保護回路あり　複数チャンネルの同時サンプリングが可能	多チャンネルのデータ・ロギングが長時間で可能高精度±0.2%FS, 高分解能±0.02%FS 低ドリフト、低オフセット工業計器やセンサー等を接続可能トランスミッター出力信号を取込み可能
アナログ出力 DAC : 4 チャンネル, 16 bits D/A 　アナログ出力電圧レンジ DC 0～5.0V, 0～13.0V 　アナログ出力電流レンジ DC 4.0～20.0mA	無線による機器の遠隔操作が可能高精度±0.1%FS, 高分解能±0.002%FS 工業用計器へ出力可能工業用バルブ等を駆動可能
時計機能 : リアルタイム・クロック（RTC）あり
デジタル入力回路: 　3 チャンネル　　　　　オープン・コレクターか　　　　　オープン・ドレイン入力	操作スイッチ・入力が可能パルス入力が可能トリガー信号入力
デジタル出力回路 :　3 チャンネル　　　　　オープン・コレクター出力	DC 5V でLED 駆動が可能或は小型の電磁リレーを駆動が可能
電源入力 : DC 5.0V
基板寸法 : 50 x 38 mm（突起物含まず）
オーダーメイドにて用途により仕様の変更が可能。	仕様を多少の変更も可能。アイデアを製品化致します。

　落雷・雷サージの誘導サージに対応した別売のサージ・プロテクター（サージ吸収）ボードでセンサー入力等の信号を最大15kvサージ保護が可能、そのサイズは60 x 50mmと小型です。

◆　2.4GHz帯無線データ通信・アナログ信号計測ボード

2.4GHz帯無線データ通信制御基板応用例 : 　(1)　携帯用遠隔監視計測制御などに利用可能　(2)　バッテリー駆動可能な携帯用FA関係遠隔　　　監視制御　(3)　ロボット関係の無線データ通信　(4)　無線データ通信による遠隔計測制御　(5)　携帯用超小型計測装置　販売価格　 : 　価格応談。　　注文個数が多い場合には値引き致します。　　計測制御ソフトの販売価格は応談	別売のPC用ソフトで遠隔操作やデータ計測が可能本ボードを２台以上の組み合わせて、無線データ計測が可能 1対N （複数）で無線通信が可能
MCU : 32bits RISC , クロック周波数 48MHz, 　　　フラッシュメモリ 128 Kbytes, 　　　SRAM 24 Kbytes I/F : UART 1チャンネル, 　　無線RF 1チャンネル, ADC 8Ch.,	高性能なマイクロコントローラ
無線 : 2.4GHz帯無線データ通信基板　通信スピード 250 kbps,　通信距離 50m 　　Max. 100m, Max. 1.6Km版も製作可能　別売のボードとワイヤレス無線通信可能　　別売のPC用2.4GHz帯無線データ通信　ボードで遠隔監視制御やデータ計測が可能	別売のUSB-RF基板とPC用ソフトで遠隔操作やデータ計測が可能
MCU内蔵 ADC : 8 チャンネル, 12 bits A/D 　入力電圧レンジ -5.0V～+5.0V 　アナログ信号変換回路実装　アナログ信号のローパス・フィルター有り　過電圧入力保護回路有	入力レンジ : 　DC ±100mVから±25V変更可能。
データ通信 : 　シリアル通信 : CMOS/TTL 1チャンネル	PCとのデータ通信が可能。仮想 COMポート対応
デジタル入力出力ポート : 　16 ポート	予備ポート
シリアル : MPUフラッシユメモリの書き換え用
電源入力 : DC 5.0V～12V
基板寸法 : 50 x 50 mm（突起物含まず）
オーダーメイドにて用途により仕様の変更が可能。	仕様を多少の変更も可能。アイデアを製品化致します。

◆　2.4GHz帯無線データ通信・遠隔アナログ信号出力制御ボード

2.4GHz帯無線データ通信制御基板応用例 : 　(1)　遠隔制御用アナログ制御などに利用可能　(2)　無線データ通信によるアナログ信号の　　　変換　(3)　携帯用小型アナログ信号変換装置　販売価格　 : 　価格応談。　　注文個数が多い場合には値引き致します。　　制御ソフトの販売価格は応談	別売のPC用ソフトで遠隔操作やデータ転送が可能本基板と他の基板とを２台以上の組み合わせて、無線によるアナログ信号変換が可能 1対N （複数）で無線通信が可能
MCU : 32bits RISC , クロック周波数 48MHz, 　　　フラッシュメモリ 128 Kbytes, 　　　SRAM 24 Kbytes I/F : USB 1チャンネル, 　　無線RF 1チャンネル, DAC 16 Ch.,	高性能マイクロ・コントローラ PCからUSBよりアナログ信号を出力制御可能
無線 : 2.4GHz帯無線データ通信基板　通信スピード 250 kbps,　通信距離 50m 　　Max. 100m, Max. 1.6Km版も製作可能　別売のボードとワイヤレス無線通信可能　　別売のPC用2.4GHz帯無線データ通信　ボードで遠隔監視制御やデータ計測が可能	別売のUSB-RF基板とPC用ソフトで遠隔操作やアナログ信号出力の制御可能他の無線データ通信・アナログ信号計測ボードと組み合わせて利用が可能 PCから無線によりアナログ信号を出力制御可能
DAC : 16 チャンネル, 14 bits D/A 　出力電圧レンジ 0～+4.0V 　アナログ信号変換回路実装　アナログ信号のローパス・フィルター有り　出力・過電流保護回路有	アナログ出力・高分解能出力分解能 : 0.006% アナログ出力4～20mAにも対応することが可能
データ通信 : 　シリアル通信 : USB 1チャンネル	PCとのデータ通信が可能仮想 COMポート対応
デジタル入力出力ポート : 　16 ポート	予備ポート
シリアル : MPUフラッシユメモリの書き換え用
電源入力 : DC 5.0V～12V
基板寸法 : 70 x 50 mm（突起物含まず）
オーダーメイドにて用途により仕様の変更が可能。	仕様を多少の変更も可能。アイデアを製品化致します。

◆　2.4GHz帯無線データ通信・遠隔自動制御ボード

2.4GHz帯無線データ通信・自動制御基板応用例 : 　(1)　遠隔監視計測・自動制御などに利用可能　(2)　バッテリー駆動可能な携帯用FA関係遠隔　　　監視制御　(3)　ロボット関係の無線データ通信　(4)　無線データ通信による遠隔操作制御　(5)　機械設備関係の遠隔制御装置　販売価格　 : 　価格応談。　　注文個数が多い場合には値引き致します。　　自動制御ソフトの販売価格は応談	別売のPC用ソフトで遠隔操作やデータ計測が可能本ボードを２台以上の組み合わせて、機器の遠隔操作が可能 1対N （複数）で無線通信が可能
MCU : H8 , クロック周波数 10MHz, 　　　フラッシュメモリ 32 Kバイト, 　　　データ・メモリ SRAM 2 Kバイト I/F : シリアル(UART) 3チャンネル, 　　無線 1チャンネル, ADC 3Ch., 　　デジタル入出力 10ポート, 　　電磁弁などの駆動回路　4チャンネル	プログラミングが容易なH8マイコン H8コア継承、容易なプログラミングが可能。アセンブラでのプログラミングが容易であり、ソフトのデバックも容易。
無線 : 2.4GHz帯無線データ通信基板　通信スピード 250 kbps,　通信距離 50m 　　Max. 100m, Max. 1.6Km版も製作可能　別売のボードとワイヤレス無線通信可能。　　別売のPC用2.4GHz帯無線データ通信　ボードで遠隔監視制御やデータ計測が可能。	別売のUSB-RF基板とPC用ソフトで遠隔操作やデータ計測が可能
MCU内蔵 ADC : 3 チャンネル, 10 bits A/D 　入力電圧レンジ 0～5.0V or 電流レンジ4～20mA 　別売のアナログ信号変換ボードでアナログ信号を　変換が可能	別売のアナログ信号変換基板入力レンジ : 抵抗器交換により3.3Vから25Vまで変更可能。
電磁弁などの駆動回路: Max. 4 チャンネル, 　出力オープン・ドレイン Max.30V, 2A x 1 or 　1.0A x 2, or 0.5A x 4	大容量の補助リレーやコンダクター、電磁接触機を駆動して大型機械などの駆動系を制御可能ソレノイド・バルブなどを駆動可能
データ通信 : 　シリアル通信 : CMOS/TTL 　3チャンネル	PCとのデータ通信が可能。仮想 COMポート対応
デジタル入出力ポート : 　10 ポート　割り込み入力可能　DC 3.3V入出力ポート	他のI/O ボードと接続可能スイッチの入力が可能圧力SW・レベルSW・流量SW等の入力が可能
UART(SCI) : MPUフラッシユメモリの書き換え用
電源入力 : DC 5～12V
基板寸法 : 70 x 50 mm（突起物含まず）
オーダーメイドにて用途により仕様の変更が可能。	仕様を多少の変更も可能。アイデアを製品化致します。

◆　2.4GHz帯無線データ通信・遠隔操作制御ボード

2.4GHz帯無線データ通信制御基板応用例 : 　(1)　携帯用遠隔監視計測制御などに利用可能　(2)　バッテリー駆動可能な携帯用FA関係遠隔　　　監視制御　(3)　ロボット関係の無線データ通信・遠隔操作制御　　販売価格　 : 　価格応談。　　注文個数が多い場合には値引き致します。　　制御ソフトの販売価格は応談	別売のPC用ソフトで遠隔操作やデータ計測が可能本ボードを２台以上の組み合わせて、無線データ計測が可能 1対N （複数）で無線通信が可能
MCU : 32bits RISC , クロック周波数 48MHz, 　　　フラッシュメモリ 128 Kbytes, 　　　SRAM 24 Kbytes マイクロSDカード : micro SD カードソケット実装時計機能 : RTC 実装（バッテリーバックアップ有）データ・フラッシュ・メモリ実装	高性能マイクロ・コントローラ大容量データ収録可能。 DOS-FAT16ファイルシステム対応 2GB までのSDカードを利用可能 2M バイト・メモリにリアルタイムでデータを保存可能
無線 : 2.4GHz帯無線データ通信基板　通信スピード 250 kbps,　通信距離 50m 　　Max. 100m, Max. 1.6Km版も製作可能　別売のボードとワイヤレス無線通信可能　　別売のPC用2.4GHz帯無線データ通信　ボードで遠隔監視制御やデータ計測が可能	別売のUSB-RF基板とPC用ソフトで遠隔操作やデータ計測が可能
MCU内蔵 ADC : 3 チャンネル, 12 bits A/D 　入力電圧レンジ 0～3.3V 　別売のアナログ信号変換ボードでアナログ信号を　変換が可能	別売のアナログ信号変換基板入力レンジ : 抵抗器交換により5Vから 25Vまで変更可能。
データ通信 : 　シリアル通信 : USB 1チャンネル　SUARTシリアル通信 : GPS 等を接続可能	PCとのデータ通信が可能。仮想 COMポート対応
デジタル入力回路 : 　５チャンネル　オープン・コレクターか、オープン・ドレイン入力、　接点入力も可能デジタル出力回路 : 　4 チャンネル　出力電流 Max. 100mA	センサー等やスイッチ入力が可能又は、パルス入力も可能 LEDやトランジスター等を駆動可能
データ表示用液晶表示器回路実装	汎用のLCD を接続可能
テンキー入力 : 　12キー入力	汎用のテンキーを接続可能
ブザー回路実装 : キー入力時の操作音や　　　　　　　　警報音に利用可能	ブザーを実装
シリアル : MPUフラッシユメモリの書き換え用
電源入力 : DC 5.0～12.0V	バッテリーで駆動可能
基板寸法 : 100 x 80 mm（突起物含まず）
オーダーメイドにて用途により仕様の変更が可能。	仕様を多少の変更も可能。アイデアを製品化致します。

◆　アナログ信号変換ボード

アナログ信号変換ボード: 　アナログ信号入力 : -10V ～+10V 　　　入力レンジは変更可能　　　( DC ±100mVから±25Vに可能 ) 　　　ご指定どおりに可能　アナログ信号出力 : マイコンの入力　　信号に対応　チャンネル : 8 チヤンネル　他のCPUボードとのインターフェース可能	本基板は自動制御関係にも応用が可能。
電源入力　DC 3.3 ～ 5.0V
基板寸法 : 50 x 50 mm

◆　PC用ワイヤレス・無線データ通信( ZigBee ) ボード

無線データ通信方式 : ZigBee 　別売の制御ボードとの無線データ通信。　販売価格 : 価格応談。
PCとの接続 : USBケーブル	mini USB コネクター実装仮想 COMポート対応
無線データ通信 : 2.4GHz帯、通信距離はMax約50m、　転送スピード　250 kbps	別売の無線データ通信ボードと接続可能。

◆　PC用 2.4GHz帯 & ZigBee無線データ通信計測装置等の計測制御ソフト

無線データ通信計測装置のPC用計測制御ソフト :
　　販売価格　応談
　　

　Windows10&XP,Windows7& 8のOS上で動作可能
パソコン・ノートＰＣやタブレットでも動作可能
　タブレット無線計測ソフト

　　
　詳細な仕様はこちらののページです

　本無線計測ソフトの応用例
1　製品検査ロボット装置の計測制御
2　生産ラインFA装置の遠隔計測制御
3　小規模な自動制御システム構築
4　シーケンサ(PLC)などとの連携計測制御
5　特殊な制御装置の遠隔計測制御
　パソコン・ノートＰＣやタブレットでも動作可能

機能 :
1　弊社の無線計測データ通信ボードと組み合せて使用
2　機械設備等の遠隔操作・計測制御
3　無線での計測データの取込みが可能
　　データはリアルタイム表示で可能
4　機能ボタンをクリックし簡単な操作
　GUI はボタン・スライドバー操作等で操作が容易
5　測定データをエクセルなどの表計算ソフトへ読み込み可能
　計測データを CSV 形式で HDDに保存が可能
6　ADC アナログ・入力レンジを簡単に切替が可能
7　複数の無線データ通信ボードを簡単な操作で選択が可能
8　オプションで機能追加可能
9　無線によるリアルタイム計測機能
　無線での約10kHzリアルタイム計測
10　無線によるリアルタイム・グラフプロター計測
　連続でグラフの波形プロットが可能
11　多チャンネルのデータ計測が可能
　　チャンネル数は32まで対応可能
12　FFT, FIR,IIR等のフィルター処理が可能

　オーダーメイドで他の計測制御用パソコン・ソフトや
特殊な計測制御ソフトの開発・製作も致し
ます。

　他社では実現不可能な機能を制作致します。

◆　弊社では他にも腕時計サイズ制御用 CPU & DSPボードやFPGA&CPLDボード、PDA応用などを応用したシステムの一括開発の案件がありましたら、是非ともご用命下さい、必ずや御社のご期待にそえるような試作品、或いは低価格な製品化にお役に立てるものと確信しております
　　又、複雑な腕時計サイズ用制御ボード、及び腕時計サイズ・ボードのFA制御ソフトの開発・製作もお引き受け致します。
