タッチパネル高性能で高機能な本格的自動制御ボード、及び計測ソフトの設計・製作
   (自動制御計測ソフトはLinux & MacOSX, Windows に対応)2024.01.13 更新

◆ 弊社では、Linux & MacOSX, Windows対応・高性能で高機能な自動制御計測・システムの一括開発・設計製作、及び低価格で特殊な高機能・マルチコア自動制御・計測装置等の開発・設計製作を実施しており、その設計ではCADによる回路図作成等を行なっております。

 自動制御計測基板用のソフトでは、ネイテブなコードのソフト(ファームウェアー含む)をC/C++(gcc/g++)コンパイラーで制作しており、JavaやRuby,Python, Basic開発ソフトのような低反応ではなく高速な反応となるよう最適化等に工夫をしております。

 Linux & Windows, RTOS等のオペレーティング・システムソフトではフリーズの問題やカーネルやドライバーソフトのブートの際に起動できない等問題が発生することもあり、自動制御が停滞することもあり信頼性に懸念があります。しかし、本ソフトではそのような問題点が発生しないよう自動制御機能上で工夫してありますので安心し利用が可能です。

 遠隔操作・無線WiFi対応自動計測制御装置とウェブ(Web)監視計測システム

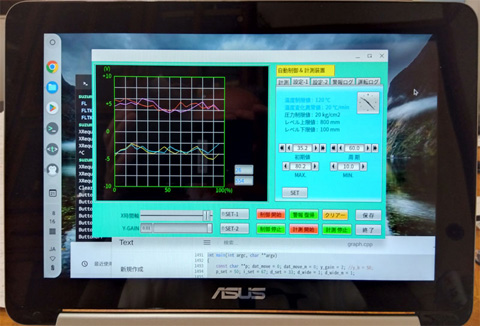

 高性能で高機能なタッチスクリーンLCD・自動制御計測ソフト
 Linux データ・ロガー  無線データ通信対応

 タッチパネル・ディスプレィは11.6インチ、及び7.0インチ、5.0インチ、4.3インチタイプ
 Linux DataLogger

 高性能なOcta Core(ARM Core x 8 ) & Quad Core(ARM Core x 4)タイプの自動制御計測ボード。
インターフェィス基板には240MHz & 100MHz タイプのMCUでリアルタイム自動制御計測が可能。

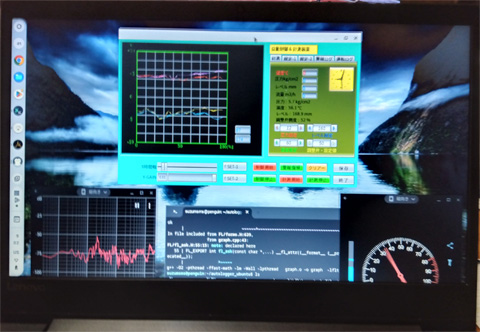

 マルチコア・スレッド  Linux版の例
 NEON(SIMD)&GPU-ALUマルチコアに対応したマルチスレッド・プログラミングし、リアルタイム計測制御が可能。
リアルタイム計測と自動制御を別々のコアで処理し高速な反応が可能。

 本格的で高機能な自動制御計測ソフトはMac OSXにも対応
 Mac OSXに対応

 タッチパネル操作で簡単な設定
  設定画面   Linux 版の例
 本ソフトはラズベリーパイ(Raspberry Pi)やRaspberry Pi 類似の低価格なLinuxボードでも動作が可能。

 運転ログ画面  Linux 版の例

 警報ログ画面  MacOSX 版の例

 本ソフトはMacOSX & Linux, WindowsのディスクトップやノートPC、タブレットPCで動作が可能。


 自動制御の診断と解析・分析計測システム

 Androidタブレット
 詳細な仕様はこちらののページです

 アンドロイド・スマートフォン( Android SmartPhone )、5.0 & 6.0インチタイプあり
 スマートフォン 計測分析ソフトはポケットに入る小型な携帯・ハンドヘルドとして利用が可能。
 スマートフォン 計測解析ソフト
 詳細な仕様はこちらののページです


 別タイプ自動制御ボード・7インチタッチパネルLCD・Multi-MPU自動制御・計測基板はこちら



 既に計測基板とファーム・ウェアーソフト、ノートPCやタブレットPC・スマートフォンAndroidのソフトは開発済みです。詳細な仕様はこちらのページです。


 本格的で高機能な高性能タッチパネルLCD・データ・ロガー・ボード
 タッチパネル データ・ロガー  無線対応
 詳細なしようはこちらののページです


 種々のコア・人工知能TinyML-RunTimeベンチマークはこちらのページです。
 レイトレーシング(RayTracing)ベンチマークはこちらのページです。
 For-Loopベンチマークはこちらのページです。
 激安のRISC-Vコアボードが魅力的、RISC-V関係はこちらのページです。
 Multi-Threadベンチマークはこちらのページです。

 他の自動制御・計測関係・画像処理ボードのぺージ

 本格的で高性能なマルチプロセッサ自動制御装置の詳細な仕様はこちらです。

 遠隔操作・無線WiFi対応自動計測制御装置とウェブ(Web)監視計測システム

 人工知能AI対応マルチコア自動計測制御関係

 ロボット制御ボード& Quad Core画像処理制御は

 計測自動制御・計測制御関係

 FA関係マルチ・プロセッサ自動制御ボード・自動制御ソフト関係

 腕時計サイズの超小型計測制御 MPU & 画像処理 DSP ボード関係

 コイン・サイズの超小型マイコン制御 MPU & DSP ボード関係

 ZigBee無線応用計測自動制御・計測制御関係

 2.4GHz帯無線データ通信応用・特殊なひずみ量等の計測制御関係

 画像処理 CPU + FPGAボード, Dual & Quad Core画像処理装置関係

 高性能マルチ CPU 高精度データロガー・計測制御関係

 小型タッチ・パネル計測ボード &タブレット計測装置関係

 医療関係計測ボード &タブレット計測ソフト関係

 高性能・高機能タッチパネル・データロガー・計測関係

 高機能な診断・解析分析搭載のタブレット自動制御システム

 高機能な診断・解析分析搭載のタブレット無線計測システム

 スマートフォン(スマホ)無線・制御計測ソフト

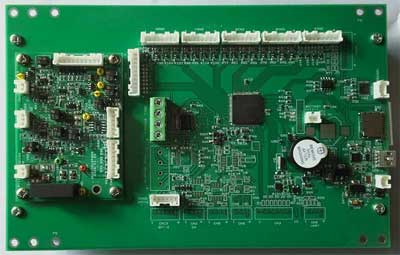

 5 & 7インチ・タッチパネル高機能・高性能自動制御ボード
応用例 :
 (1) 小型装置への組み込み小型アナログ信号
    高機能データ計測・解析分析装置など
 (2) 乾電池駆動・医療関係人体データロガーなど
 (3) 携帯用データ収録・無線転送装置など
 (4) 特殊な高機能アナログ信号計測装置や工業計器など
 (5) 特殊な高機能アナログ信号解析・分析装置など

 販売価格  :  価格応談。
 注文個数が多い場合には値引き致します。

MCU : 高性能・低消費電力MPU、 性能 CoreMark 1,000~1400
   RX v2 or RXv3 コアのRX71M (RX72N, RX65N, RX651)
   RX71M浮動整数演算性能WhetStone 333 MWips/192MHz
   32bits タイプ, クロック周波数 Max. 240MHz,
   フラッシュROM Max.4Mbytes ,
   SRAM 512Kbytes

データ・メモリ : フラッシュメモリ
   2M〜16M バイト

 わずか 50mA で240MHzで動作するマイコン・デバイスは少なく、
利用法は色々とあります。
 高性能なFPU, DSP機能で高度な科学計算処理が可能



 制御関係では、画像・物体検出を除けば
人口知能処理のNN や DNN, BNN, CNN等が
不要であり、独自のシンプルな学習機能で
充分です。 2024.01.13
 こちらのページを参照。

ADCコンバータ : 8 チャンネル, 12 bits ADC
 入力レンジDC ±8V, 変換スピード 250 ksps
 過電圧入力保護回路 : あり
 ローパスフィルター : あり

 ADCサンプリング最高 100kHz でデータを保存可能
 同時にサンプリングで数KHzの波形計測が可能


 工業計器や工業製品とインターフェース可能
アナログ信号入力, 工業計器からも入力可能。
別売のアナログ信号変換基板に
 より±100mVから±8V, 4〜20mAに
 変更可能。

 16 bits ADCを16 チャンネルに増設も
可能。或は24 bits ADCも追加可能。

DACコンバータ : 1 チャンネル, 12 bits DAC
 アナログ出力レンジDC 0〜3.3V

 16 bits DACを8 チャンネルに増設も
可能。或は4〜20mA出力にも対応が可能。
エアー調節弁や油圧シリンダー弁等駆動可。

温度センサー入力 : 2 チャンネル, 高精度・高分解能ADC
 測定レンジ -100〜+300℃, 分解能 0.024%
 総合精度 0.05%(0.5℃)

センサータイプ : PT100 & PT1000
測温抵抗体センサー
 熱電対タイプ・サーモカップル・センサー対応可

マイクロSDカード : PC用のmicroSDメモリカードを
         利用可能。
         2GB までのSDカードを利用可能

大容量データ収録可能。
DOS-FAT16ファイルシステム対応

RTC : 時計機能あり、バッテリ・バックアップ付


データ・メモリ : データ保存用フラッシュメモリ 2M〜16Mバイト


シリアルデータ通信 : RS232C, RS485と CMOS/TTL レベル
 2チャンネル、PCや他の制御装置とデータ通信可能。

 PLC関係モッドバス(Modbus)プロトコルと
コマンド対応、三菱PLCのCC-Linkにも対応

 特殊な装置とのデータ通信が可能
 感熱(熱転写)タイプ・プリンターや
 小型レーザー式プリンターを接続可能
シリアルデータ通信 : USB
 1チャンネル、タブレットやPCとデータ通信可能。

PCとのデータ通信が可能

MCU書き込み回路 : マイコンのフラッシュ書き込み
         コネクター実装。

マイコン純正ソフトで実行コードの
書き込み可能。
デジタル入力 : デジタル16チャンネル
無電圧接点やオープン・コレクター、フォトセンサー入力

イベント用トリガー入力可能
回路電圧 DC 5V
過電圧入力保護回路 : あり

デジタル出力 : デジタル8チャンネル
オープン・コレクター出力

PWM 出力が可、ステッピングやサーボモータ駆動可
LEDや小型リレーを駆動可能
電源回路 : 入力 DC 5V
 CPU & I/O電源 : ステップダウン DC 3.3V
 アナログ電源 : ステップダウン DC 3.3V

乾電池から供給可能。
バッテリー対応。
外部電源装置不要。

基板 寸法 : 5 インチ・タッチパネルタイプLCD
     W 135 x D 90 x H 35 mm(突起物を含む)

 7 インチ・タッチパネルタイプもあり、
小型のケースに実装可能。
オーダーメイドにて他の仕様にも変更可能。
又用途により仕様の変更が可能。

仕様を多少の変更も可能。
アイデアを製品化致します。

 高性能で高機能なマルチコア自動制御・計測(画像処理)基板

応用例 :
 (1) 小規模な自動制御システム用途の制御装置
 (2) 汎用シーケンサ(PLC)では不可能な特殊制御装置
 (3) 自動制御と計測をリアルタイムに制御する特殊な装置
 (4) 自動制御と計測イベント・データ・レコーダー
 (5) 自動制御とリアルタイムな計測データの分析装置
 (6) リアルタイムな画像処理制御装置

 販売価格  :  価格応談。
 自動制御・計測ソフト開発済み



 別売のMCUボードと組み合わた例、無線遠隔操作とデータ計測も可能


CPU側 : 低消費電力で高性能なOcta & Quadマルチコア
 64bits & 32bits RISCタイプCPU, クロック周波数 Max 1.4GHz,
 メモリDDR-RAM 1Gbyts & 512MBytes

 イーサーネット(100base, 1Gbps EtherNet),
 カメラ入力回路



MCU側 : max.240MHz,フラッシュ・メモリ 4Mbytes ,
 SRAM 512Kbytes


 高性能なARM系のコアであり低消費電力
オクタ・コアではノートPCなみの高性能
 汎用シーケンサ(PLC)よりも数十〜100倍以上高性能。
FFT処理などの高速なフィルター処理を可能。

 計測データをPCに取り込みデータ解析が
可能。

 別売のMCUボードとインターフェィス・ボードは種々な
ボードがあります。
 特殊な用途用も設計・製作致します。

 マルチコアCPU & MCUの構成であるため、万が一OSがフリーズ
しても自動制御が停止しないような機能となっており、
安心して利用が可能です。
ADCコンバータ : Max.16 チャンネル, 12 bits ADC
 入力レンジDC ±8V, 変換スピード 250 ksps
 過電圧入力保護回路 : あり
 ローパスフィルター : あり

 アナログ信号入力
別売のアナログ信号変換基板により±100mVから
±8Vまで変更可能。工業計器4〜20mAや1〜5Vにも対応
 オプションで特殊なアナログ入力が可能

DACコンバータ : 1 チャンネル, 12 bits DAC
 アナログ出力レンジDC 0〜3.3V

 オプションで8チャンネルDACを追加可能
工業計器4〜20mAや1〜5Vにも対応可能
オプションで特殊なアナログ出力回路も可能
温度センサー入力 : 2 チャンネル, 高精度・高分解能ADC
 測定レンジ -100〜+300℃, 分解能 0.024%
 総合精度 0.05%(0.5℃)

 センサータイプ : PT100 & PT1000
測温抵抗体センサー
 別売のサーモカップ温度センサー基板で
温度入力も可能
マイクロSDカード : PC用のmicroSDメモリカードを
         利用可能。
         2GB までのSDカードを利用可能

大容量データ収録可能。
DOS-FAT16ファイルシステム対応

シリアルデータ通信 : RS232Cと CMOS/TTL レベル
 2チャンネル、PCや他の制御装置とデータ通信可能。
無線によるデータ通信も可能。

特殊な装置とのデータ通信が可能
感熱(熱転写)タイプ・プリンターや
レーザー式プリンターを接続可能

シリアルデータ通信 : USB
 1チャンネル、タブレットやPCとデータ通信可能。

PCとのデータ通信が可能


デジタル入力 : デジタル16チャンネル
無電圧接点やオープン・コレクター、フォトセンサー入力

イベント用トリガー入力可能
回路電圧 DC 5V

デジタル出力 : デジタル8チャンネル
オープン・コレクター出力

PWM 出力が可能
LEDや小型リレーを駆動可能

電源回路 : 入力 DC 5V / 2A



基板 寸法 : 135 x 90 x 60mm(突起物を含まず)

小型のケースに実装可能。

オーダーメイドにて他の仕様にも変更可能。
又用途により仕様の変更が可能。

仕様を多少の変更も可能。
アイデアを製品化致します。

 落雷・雷サージのの誘導サージに対応した別売のサージ・プロテクター(サージ吸収)ボードでセンサー入力等の信号を最大15kvサージ保護が可能、そのサイズは60 x 50mmと小型です。

 弊社の計測制御・データロガー基板や他社製基板をケースに実装し内部に特殊な電子部品などの部品の取り付けとその配線などの実装も行なっておりますので、合わせてご用命下さい。
 尚、特殊な計測制御装置などの設計製作もお引き受け致します。

◆ 人工知能技術を組み込み制御や自動制御に応用と利用 2015.01.04

 近年、インターネットでのビック・データの活用や人工知能による推論・予測制御の応用が注目されています。こちらのページを参照


◆ 小規模なFA関係や工場生産設備関係、或は、ロボット関係、農業関係の自動化計測制御システムや生産設備、などの制御の自動化計測制御システム、及び検査治具装置や生産設備のデータ収録システム用の低価格な高精度A/Dコンバータ・高性能なCPUボード、I/Fチップを基板実装すれば即稼働する低価格な計測データロガー・ボードを製作しております。
 どのような機器でも自動計測制御・データロギングできます。複雑な計測制御も経験を活かし必ず作り上げます。一度弊社にお任せ下さい。


 弊社の低価格な計測制御用CPU & I/Oボードは、ステッピングモータなどを駆動し、PCやタッチパネルLCDなどから操作したり、ボードで取り込んだアナログデータをPCなどにグラフ表示させるなどの計測制御装置に応用が可能です。


 弊社の低価格で高精度A/Dコンバータと高性能なCPUボードは、制御機器やハンディタイプ計測制御装置に組み込みが可能です。
 その監視計測制御には弊社開発のPC クライアント・サーバのシステムでのデータ計測制御ソフトでWindows, MacOS X ( UNIX / BSD ) などのOS上で計測システムとして計測制御が可能です。


 用語の説明 : マイコン(マイクロ・コンピユータ)、MCU(マイクロ・コントローラユニット)、
       MPU(マイクロ・プロセッシングユニット)、CPU(セントラル・プロセッシングユニット)、
       パソコン、或はPC(パーソナル・コンピュータ), PDA

 開発言語 : C/C++ & gcc/g++コンパイラー(Compiler), LLVM, Clang, Java, Python, MicroPython, Dart, GO, Basic, Fortran, Pascal,
      OpenCL, OpenMP, OpenCV, GLFW, アセンブラ(ASM, GAS, binutils), Mathライブラリ(newlib), リンカー, SDK, IDE 等

 MCUの種類 : ATmega, PIC32, ESP8266, ESP32, STM32, Xmos, PowerPC, PPC, RL78, SH2A, SH4A, H8SX, PSoC, nRF52832, nRF52840,
       RX110, RX13T, RX220, RX231, RX23W, RX631, RX62N, RX64M, RX65N, RX66T, RX66N, RX71M, RX72N, RX72T,
       RZ/A1H, RZ/A1L, RZ/N1S, RA1A, RA21, S7G2, RA8, RA6M2, RA6M4,RA6T1 等

 MPUの種類 : Cortex-M0 M3 M4 M7 M23 M33 M55 R5 A7 A9 A15 A53 A72 A73 A75 A76 A77 A78, Cortex-X,
       ARM7, ARM9, ARM11, MIPS, Atom, RISC-V, 68k, 680x0, ColdFire, Z80, 8051, 8052, 6502, Blackfin, P8X32A, CELL等

 類似のMPUボード : RaspberryPi, NanoPi, OrangePi, RockPi, RockPi, BananaPi, Pine64, Rock64,Hikey960, FPGA Pynq, Zynq FPGA, Odroid, ZeroPi, M5stick 等

 オペレーティング・システム(OS) : Linux, Ubuntu, Debian, Rasbian, SUSELinux, TimeSys Linux/RT, DietPi, TinyCoreLinux,
       LinuxBSP,XIPLinux, ALTLinux, uClinux, iOS, MacOSX, Windows, mbed, NetBSD, FreeBSD, RTOS, FreeRTOS,
       FireOS, ChromeOS, LineargeOS, GrapheneOS, CopperheadOS, RemixOS, Fuchsia/Zircon,
       iTron, Toppers, RTEMS, RISC-OS, Nuttex, Zephyr , Palm, NeXTstep, OS-9, BeOS, AmigaOS 等

 GUI : OpenFrameWork, SCADA, HMI, OPC, QT, GTK, OpenGL, GLUT, SDL, NanoGUI, Nuklear, ImGUI, GXUI, imgui,
        X-Window(X11), wxWidgets, miniGUI, TCL/Tk, eCos, Cocos2D, Android 等

 表示器 LCD : TFT, STN, OLED, IPS, 有機EL, LVDS, MIPI, HDMI, DSI, 反射型, 半透過型, バックライト, セグメント・タイプ

 画像処理 : OpenGL, OpenCV, GLSL, GPU, GLES, シェーダー, エフェクト, Canvas, ビットマップBitmap, 3D, 2D, RGB,
       三原色, モノクロ, 合成, マッピング, 三次元 , VR, AR, 抽画, テクスチャ, アニュメーション, 動画, CG
 タブレット :  国産メーカー、グーグル社製、アマゾン社製、台湾製 ASUS, ASER
 規格 : EU加盟国規格(EU)CEマーク, 国際規格IEC(EU),ISO、日本規格 JIS,JEM、アメリカ規格 UL
 CE(EN)規格 : ノイズ EMC, EMS, EMS, R&TTE、 電波規格 : Telec, CE


 特殊な小型サイズの計測制御・データロガー基板を他社よりも低金額で開発致します。全て込みで約30万円からも可能です。御社のアイデアを製品化致しますので、是非とも一度お任せ下さい。
 尚、製品化には際しての技術的な内容は無料で検討致します。情報は責任を持って機密保持致します。

 上記のお問い合わせは担当 鈴木 ( E-Mail :こちらをクリックして下さい。)が受け付け
ております。
 他社のどこよりも安い開発費で開発致します。ボードなど全て込みで約30万円から可能です。
御社のアイデアを製品化致しますので、是非とも一度お任せ下さい。


◆ 制御関係コンピュータや自動制御システムのトラブル対応と対策
 自動制御システム、及び自動制御装置のシステムとしての制御不具合とその危険性やトラブル対応の関係のページはこちらです。
