★ 高機能で本格的なデータ解析・分析計測装置、及び計測ソフトの設計・製作
（計測ソフトはアンドロイド・タブレット Android/Linux & スマートフォンに対応）2024.01.13 更新
◆ 弊社では、高機能なアナログ信号・データの解析・分析が可能なアンドロイド・タブレット
（Android/Linux & スマートフォン対応）計測システムの一括開発・設計製作を低価格で実施しております。
機器設備の自動制御装置などで故障や不具合・問題の発生でお困りではないでしょうか、
既に開発済みのアナログ・データの解析・分析が可能なシステムをご活用していただければ、不具合・問題の
解決を迅速に対応が可能です。
無線やシリアル通信で集めた機器設備のセンサーや機器の検出器などのアナログ・データを特殊な機能で
計測し、且つ分析・解析したデータを解りやすくグラフ・データとし、そのデータを決められた文書形式（フォーマット）に
挿入できます。
その技術文書（技術ドキュメント）はインターネット経由で迅速に事務所や本社へ転送し、交通移動時間に
よる無駄な時間を低減できます。
システム図１
タブレット用のソフトでは、人工知能（AI）技術を応用しアナログ・データを解析・分析を可能となっており、
Java等のように低速な処理速度ではなく、高速なネイディブ（Native）なコードのソフト（ファームウェアー含む）を
C/C++（gcc/g++）コンパイラーで制作しております。
JavaやRuby,Python, Basic開発ソフトのような低反応ではなく高速な反応となるよう最適化等に工夫をしております。
簡易的な解析・分析計測システム
システム図２
既存のLinux & Windows, RTOS等のオペレーティング・システムソフトではフリーズの問題やカーネルやドライバーソフトの
ブートの際に起動できない等問題が発生することもあり、自動制御が停滞することもあり信頼性に問題があります。
しかし、本ソフトではそのような問題点が発生しないよう計測制御機能上で工夫してありますので安心して利用・運用が可能です。
高反応を要求しない簡易的なシステムではKotlinやJavaでアンドロイド（Android）のアプリ・ソフトを制作しております。
遠隔監視ソフトはクロームブック（ChromeBook）、及びWindows, MacOS, リナックス（Linux）に対応可能
遠隔操作・無線WiFi対応自動計測制御装置とウェブ（Web）監視計測システム
本格的な高機能タブレット・データロガー
システム図
測定レンジ : 温度 -200〜+1200℃、電圧 -15V〜+15V, -15mV〜+15mV, 1〜5V, 4〜20mAで任意
センサー関係 : 気圧センサー（基板開発済み）, 圧力センサー（基板開発済み）, 水位センサー（基板開発済み）,
メカストロークの高速リニアー移動（マイクロ・メートル μm）／回転体・高速エンコーダ
センサー（RS422対応基板開発済み）,
ロータリーエンコーダ・センサー（基板開発済み）, 酸素濃度センサー, 匂いセンサー, 粉塵センサー,
振動センサー（基板開発済み）, ダストセンサー, 粒子センサー, 水質センサー, 歪みゲージ（基板開発済み）,
傾斜センサー（基板開発済み）, 距離センサー, 衝撃センサー, 人体センサー, 人感センサー,
脳波センサー（基板開発済み）, 心拍・脈拍センサー（基板開発済み）, 煙センサー, ガスセンサー,
一酸化炭素センサー, 雷センサー等の特殊センサー入力信号変換回路基板製作可能。
@低価格な台湾製や中国製のAndroidタブレットを利用したデータロガーの計測アプリソフトを開発制作済みです。無線通信は実スピード 1Mbps弱であり、リアルタイム・グラフ表示がMax. 約100kHzが可能。
多（ 2, 3, 4, 5, 8, 16 CH. ）チャンネル・温度センサー（熱電対, サーモカップル）や特殊センサー、工業計器、工業制御装置（PLC含む）等のアナログ信号を入力可能。その信号（差動電圧信号）は-15V〜+15V, 4〜20mA, 1〜5V、-15mV〜+15mV, 微弱な数ミリボルト信号、歪み（歪みゲージ等）センサーに対応可能。
◆ 高機能で本格的なデータ解析・分析計測システムの設計・製作
解析・分析搭載ソフト
無線データ通信対応
高機能で本格的なデータ解析・分析計測システムの設計・製作
診断解析ソフト
10 & 11インチ・タブレット

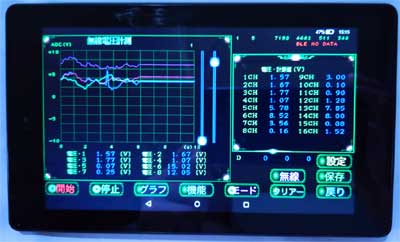

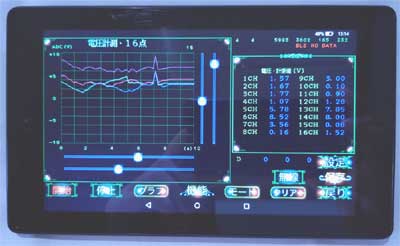

ソフトはタブレット10インチ、及び8.0インチ、7.0インチタイプに対応。
タブレット 分析搭載
7 & 8インチ

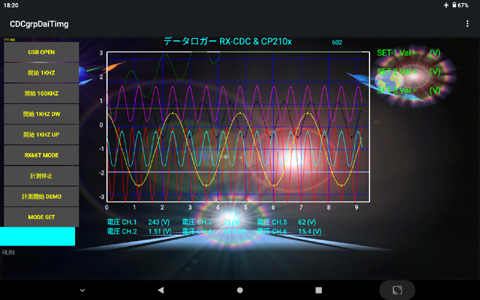

タブレットのグラフ表示は簡単操作でデータの微弱な信号を分析・解析が可能。
タブレット のグラフ
計測ソフトは高性能なOcta Core(ARM Core x 8 ) & Quad Core(ARM Core x 4)タイプに対応。
インターフェィス基板は240MHz & 100MHz タイプのMCUで堅牢なリアルタイム計測処理が可能。
Android版の例人口知能処理は高性能なNEON(SIMD)&GPU-ALUマルチコアに対応したマルチスレッド・プログラミングし、リアルタイム計測制御と診断・解析分析が可能。
リアルタイム計測と自動制御を別々のコアで処理し高速な反応が可能であり堅牢なシステムです。
特殊な人口知能を応用した計測装置の設計・製作も可能であり他社よりも低コストで設計・製作いたしますので是非ともご用命下さい。
アンドロイド・スマートフォン（ Android SmartPhone ）、5.0 & 6.0インチタイプあり
スマートフォン 計測分析ソフトはポケットに入る小型な携帯・ハンドヘルドとして利用が可能。
スマートフォン 計測解析ソフト
スマホ計測解析Soft
ポケットに入るスマフォ（携帯電話端末）で動作する無線計測解析ソフト、タブレットやノートＰＣ等よりも利便性がよい。詳細な仕様はこちらののページです。
◆ 高性能で高機能な高性能タッチパネルLCD自動制御計測基板
三菱社製シーケンサPLC・メルセック（Melsec）のCC-Linkにも対応し、Melsec内部の設定値の読み出しと設定値の変更が可能、既にそのソフトを開発済み。
Linux データ・ロガー
詳細な仕様はこちらののページです。
別タイプ自動制御ボード・7インチタッチパネルLCD・Multi-MPU自動制御・計測基板はこちら。
既に計測基板とファーム・ウェアーソフト、ノートPCやタブレットPC・スマートフォンAndroidのソフトは開発済みです。詳細な仕様はこちらのページです。
種々のコア・人工知能TinyML-RunTimeベンチマークはこちらのページです。
レイトレーシング（RayTracing）ベンチマークはこちらのページです。
For-Loopベンチマークはこちらのページです。
激安のRISC-Vコアボードが魅力的、RISC-V関係はこちらのページです。
Multi-Threadベンチマークはこちらのページです。
他の自動制御・計測関係・画像処理ボードのぺージ
本格的で高性能なマルチプロセッサ自動制御装置の詳細な仕様はこちらです。
遠隔操作・無線WiFi対応自動計測制御装置とウェブ（Web）監視計測システム
FA関係マルチ・プロセッサ自動制御ボード・自動制御ソフト関係
腕時計サイズの超小型計測制御 MPU & 画像処理 DSP ボード関係
コイン・サイズの超小型マイコン制御 MPU & DSP ボード関係
2.4GHz帯無線データ通信応用・特殊なひずみ量等の計測制御関係
画像処理 CPU + FPGAボード， Dual & Quad Core画像処理装置関係
◆ ５ & ７インチ・タッチパネル高機能・高性能データロガーボード
| 応用例 : (1) 小型装置への組み込み小型アナログ信号 高機能データ計測・解析分析装置など (2) 乾電池駆動・医療関係人体データロガーなど (3) 携帯用データ収録・無線転送装置など (4) 特殊な高機能アナログ信号計測装置や工業計器など (5) 特殊な高機能アナログ信号解析・分析装置など 販売価格 : 価格応談。 注文個数が多い場合には値引き致します。 |
 |
| MCU : 高性能・低消費電力MPU、 性能 CoreMark 1,000~1400 RX v2 or RXv3 コアのRX71M, RX72M, RX72N, RX65N, RX651 RX71M浮動整数演算性能WhetStone 333 MWips/192MHz 32bits タイプ, クロック周波数 Max. 240MHz, フラッシュROM Max.4Mbytes , SRAM 512Kbytes データ・メモリ : フラッシュメモリ 2M〜16M バイト わずか 50mA で240MHzで動作するマイコン・デバイスは少なく、 利用法は色々とあります。 高性能なFPU, DSP機能で高度な科学計算処理が可能 |
 制御関係では、画像・物体検出を除けば 人口知能処理のNN や DNN, BNN, CNN等が 不要であり、独自のシンプルな学習機能で 充分です。 2024.01.13 こちらのページを参照。 |
| ADCコンバータ : ８ チャンネル, 12 bits ADC 入力レンジDC ±8V, 変換スピード 250 ksps 過電圧入力保護回路 : あり ローパスフィルター : あり ADCサンプリング最高 100kHz でデータを保存可能 同時にサンプリングで数KHzの波形計測が可能 |
工業計器や工業製品とインターフェース可能。 アナログ信号入力, 工業計器からも入力可能。 別売のアナログ信号変換基板に より±100mVから±８V, 4〜20mAに 変更可能。 16 bits ADCを16 チャンネルに増設も 可能。或は24 bits ADCも追加可能。 |
| DACコンバータ : 1 チャンネル, 12 bits DAC アナログ出力レンジDC 0〜3.3V |
16 bits DACを8 チャンネルに増設も 可能。或は4〜20mA出力にも対応が可能。 エアー調節弁や油圧シリンダー弁等駆動可。 |
| 温度センサー入力 : ２ チャンネル, 高精度・高分解能ADC 測定レンジ -100〜+300℃, 分解能 0.024% 総合精度 0.05%（0.5℃） |
センサータイプ : PT100 & PT1000 測温抵抗体センサー 熱電対タイプ・サーモカップル・センサー対応可 |
| マイクロSDカード : PC用のmicroSDメモリカードを 利用可能。 2GB までのSDカードを利用可能 |
大容量データ収録可能。 DOS-FAT16ファイルシステム対応 |
| データ・メモリ : データ保存用フラッシュメモリ 2M〜16Mバイト |
|
| シリアルデータ通信 : RS232Cと CMOS/TTL レベル 2チャンネル、PCや他の制御装置とデータ通信可能。 |
PLC関係モッドバス（Modbus）プロトコルと コマンド対応、三菱PLCのCC-Linkにも対応 特殊な装置とのデータ通信が可能 感熱（熱転写）タイプ・プリンターや 小型レーザー式プリンターを接続可能 |
| シリアルデータ通信 : USB １チャンネル、タブレットやPCとデータ通信可能。 |
PCとのデータ通信が可能 |
| MCU書き込み回路 : マイコンのフラッシュ書き込み コネクター実装。 |
マイコン純正ソフトで実行コードの 書き込み可能。 |
| デジタル入力 : デジタル1６チャンネル 無電圧接点やオープン・コレクター、フォトセンサー入力 |
イベント用トリガー入力可能 回路電圧 DC 5V 過電圧入力保護回路 : あり |
| デジタル出力 : デジタル８チャンネル オープン・コレクター出力 |
PWM 出力が可、ステッピングやサーボモータ駆動可 LEDや小型リレーを駆動可能 |
| 電源回路 : 入力 DC 5V CPU & I/O電源 : ステップダウン DC 3.3V アナログ電源 : ステップダウン DC 3.3V |
乾電池から供給可能。 バッテリー対応。 外部電源装置不要。 |
| 基板 寸法 : 5 インチ・タッチパネルタイプLCD W 135 x D 90 x H 35 mm（突起物を含む） |
７ インチ・タッチパネルタイプもあり、 小型のケースに実装可能。 |
| オーダーメイドにて他の仕様にも変更可能。 又用途により仕様の変更が可能。 |
仕様を多少の変更も可能。 アイデアを製品化致します。 |
◆ 高性能で高機能なマルチコア自動制御・計測基板
| 応用例 : (1) 小規模な自動制御システム用途の制御装置 (2) 汎用シーケンサ（PLC）では不可能な特殊制御装置 (3) 自動制御と計測をリアルタイムに制御する特殊な装置 (4) 自動制御と計測イベント・データ・レコーダー (5) 自動制御とリアルタイムな計測データの分析装置 販売価格 : 価格応談。 自動制御・計測ソフト開発済み |
 別売のMCUボードと組み合わた例、無線遠隔操作とデータ計測も可能 |
| CPU側 : 低消費電力で高性能なオクタ & クァッド・マルチコア 64bits & 32bits RISCタイプCPU, クロック周波数 Max 1.4〜2.0GHz, メモリDDR-RAM 1Gbyts & 512MBytes イーサーネット（100base, 1Gbps EtherNet）, カメラ入力回路 MCU側 : max.240MHz,フラッシュ・メモリ 4Mbytes , SRAM 512Kbytes |
高性能なARM系のコアであり低消費電力 オクタ・コアではノートＰＣなみの高性能 汎用シーケンサ（PLC）よりも数十〜100倍以上高性能。 FFT処理などの高速なフィルター処理を可能。 計測データをPCに取り込みデータ解析が 可能。 別売のMCUボードとインターフェィス・ボードは種々な ボードがあります。 特殊な用途用も設計・製作致します。 マルチコアCPU & MCUの構成であるため、万が一OSがフリーズ しても自動制御が停止しないような機能となっており、 安心して利用が可能です。 |
| ADCコンバータ : Max.16 チャンネル, 12 bits ADC 入力レンジDC ±8V, 変換スピード 250 ksps 過電圧入力保護回路 : あり ローパスフィルター : あり |
アナログ信号入力 別売のアナログ信号変換基板により±100mVから ±８Vまで変更可能。 オプションで特殊なアナログ入力が可能 |
| DACコンバータ : 1 チャンネル, 12 bits DAC アナログ出力レンジDC 0〜3.3V |
オプションで８チャンネルDACを追加可能 オプションで特殊なアナログ出力回路も可能 |
| 温度センサー入力 : ２ チャンネル, 高精度・高分解能ADC 測定レンジ -100〜+300℃, 分解能 0.024% 総合精度 0.05%（0.5℃） |
センサータイプ : PT100 & PT1000 測温抵抗体センサー 別売のサーモカップル温度センサー基板で 温度入力も可能 |
| マイクロSDカード : PC用のmicroSDメモリカードを 利用可能。 2GB までのSDカードを利用可能 |
大容量データ収録可能。 DOS-FAT16, FAT32ファイルシステム対応 |
| RTC : 時計機能あり、バッテリ・バックアップ付 |
|
| シリアルデータ通信 : RS232Cと CMOS/TTL レベル 2チャンネル、PCや他の制御装置とデータ通信可能。 無線によるデータ通信も可能。 |
特殊な装置とのデータ通信が可能 感熱（熱転写）タイプ・プリンターや レーザー式プリンターを接続可能 |
| シリアルデータ通信 : USB １チャンネル、タブレットやPCとデータ通信可能。 |
PCとのデータ通信が可能 |
| デジタル入力 : デジタル1６チャンネル 無電圧接点やオープン・コレクター、フォトセンサー入力 |
イベント用トリガー入力可能 回路電圧 DC 5V |
| デジタル出力 : デジタル８チャンネル オープン・コレクター出力 |
PWM 出力が可能 LEDや小型リレーを駆動可能 |
| 電源回路 : 入力 DC 5V / 2A |
|
| 基板 寸法 : 135 x 90 x 60mm（突起物を含まず） |
小型のケースに実装可能。 |
| オーダーメイドにて他の仕様にも変更可能。 又用途により仕様の変更が可能。 |
仕様を多少の変更も可能。 アイデアを製品化致します。 |
落雷・雷サージのの誘導サージに対応した別売のサージ・プロテクター（サージ吸収）ボードでセンサー入力等の信号を最大15kvサージ保護が可能、そのサイズは60 x 50mmと小型です。
◆ 無線データ通信対応・高精度16 ビット アナログ・データ計測ボード
◆ 弊社の計測制御・データロガー基板や他社製基板をケースに実装し内部に特殊な電子部品などの部品の取り付けとその配線などの実装も行なっておりますので、合わせてご用命下さい。尚、特殊な計測制御装置などの設計製作もお引き受け致します。
◆ 人工知能技術を組み込み制御や自動制御に応用と利用 2015.01.04
近年、インターネットでのビック・データの活用や人工知能による推論・予測制御の応用が注目されています。こちらのページを参照。
◆ 小規模なFA関係や工場生産設備関係、或は、ロボット関係、農業関係の自動化計測制御システムや生産設備、などの制御の自動化計測制御システム、及び検査治具装置や生産設備のデータ収録システム用の低価格な高精度A/Dコンバータ・高性能なCPUボード、I/Fチップを基板実装すれば即稼働する低価格な計測データロガー・ボードを製作しております。
どのような機器でも自動計測制御・データロギングできます。複雑な計測制御も経験を活かし必ず作り上げます。一度弊社にお任せ下さい。
◆ 弊社の低価格な計測制御用CPU & I/Oボードは、ステッピングモータなどを駆動し、PCやタッチパネルLCDなどから操作したり、ボードで取り込んだアナログデータをPCなどにグラフ表示させるなどの計測制御装置に応用が可能です。
◆ 弊社の低価格で高精度A/Dコンバータと高性能なCPUボードは、制御機器やハンディタイプ計測制御装置に組み込みが可能です。
その監視計測制御には弊社開発のPC クライアント・サーバのシステムでのデータ計測制御ソフトでWindows, MacOS X ( UNIX / BSD ) などのOS上で計測システムとして計測制御が可能です。
用語の説明 : マイコン（マイクロ・コンピユータ）、MCU（マイクロ・コントローラユニット）、
MPU（マイクロ・プロセッシングユニット）、CPU（セントラル・プロセッシングユニット）、
パソコン、或はPC（パーソナル・コンピュータ）, PDA
開発言語 : C/C++ & gcc/g++コンパイラー（Compiler）, LLVM, Clang, Java,NodeJs,Lua, Python, MicroPython, Dart, GO, Basic, Fortran, Pascal,
OpenCL, OpenMP, OpenCV, GLFW, アセンブラ(ASM, GAS, binutils), Mathライブラリ(newlib), リンカー, SDK, IDE 等
MCUの種類 : ATmega, PIC32, ESP8266, ESP32, STM32, Xmos, PowerPC, PPC, RL78, SH2A, SH4A, H8SX, PSoC, nRF52832, nRF52840,
RX110, RX13T, RX220, RX231, RX23W, RX631, RX62N, RX64M, RX65N, RX66T, RX66N, RX71M, RX72N, RX72T,
RZ/A1H, RZ/A1L, RZ/N1S, RA1A, RA21, S7G2, RA8, RA6M2, RA6M4, RA6T1 等
MPUの種類 : Cortex-M0 M3 M4 M7 M23 M33 M55 M85 R5 R7 R52 A7 A9 A15 A53 A72 A73 A75 A76 A77 A78 A510 A710 , Cortex-A715,Cortex-X,
ARM7, ARM9, ARM11, MIPS, Atom, RISC-V, 68k, 680x0, ColdFire, Z80, 8051, 8052, 6502, Blackfin, P8X32A, CELL,
Apple A11, A12, A13,A14 Bionic SnapDragon 865, 775, 632, 425 Kirin 658, 970,980,990 Samusung etc 等
類似のMPUボード : RaspberryPi, NanoPi, OrangePi, RockPi, RockPi, BananaPi, Pine64, Rock64,Hikey960, FPGA Pynq, Zynq FPGA, Odroid, ZeroPi 等
オペレーティング・システム(OS) : Linux, Ubuntu, Debian, Rasbian, SUSELinux, TimeSys Linux/RT, DietPi, TinyCoreLinux,
LinuxBSP,XIPLinux, ALTLinux, uClinux, iOS, MacOSX（Darwin）, Windows, mbed, NetBSD, FreeBSD, RTOS, FreeRTOS,
FireOS, ChromeOS, LineargeOS, GrapheneOS, CopperheadOS, RemixOS, Fuchsia/Zircon,
iTron, Toppers, RTEMS, RISC-OS, Nuttex, Zephyr , Palm, NeXTstep, OS-9, BeOS, AmigaOS 等
GUI : OpenFrameWork, SCADA, HMI, OPC, QT, GTK, OpenGL, GLUT, SDL, NanoGUI, Nuklear, ImGUI, GXUI, imgui,
X-Window(X11), wxWidgets, miniGUI, TCL/Tk, eCos, Cocos2D, Android 等
タブレット : 国産メーカー、グーグル社製 Nexus、アマゾン社製 Fire HD、ZTE、OPPO. Xiaomi Redme, 台湾製 ASUS, ASER
規格 : EU加盟国規格（EU）CEマーク, 国際規格IEC（EU）,ISO、日本規格 JIS,JEM、アメリカ規格 UL
CE（EN）規格 : ノイズ EMC, EMS, EMS, R&TTE、 電波規格 : Telec, CE
◆ 特殊な小型サイズの計測制御・データロガー基板を他社よりも低金額で開発致します。全て込みで約30万円からも可能です。御社のアイデアを製品化致しますので、是非とも一度お任せ下さい。
尚、製品化には際しての技術的な内容は無料で検討致します。情報は責任を持って機密保持致します。
上記のお問い合わせは担当 鈴木 ( E-Mail :こちらをクリックして下さい。)が受け付け
ております。
他社のどこよりも安い開発費で開発致します。ボードなど全て込みで約30万円から可能です。
御社のアイデアを製品化致しますので、是非とも一度お任せ下さい。
◆ 制御関係コンピュータや自動制御システムのトラブル対応と対策
自動制御システム、及び自動制御装置のシステムとしての制御不具合とその危険性やトラブル対応の関係のページはこちらです。
